Штатная магнитола ММС Лада Веста.

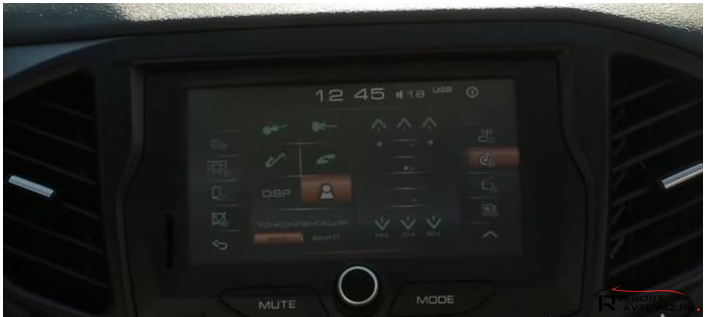

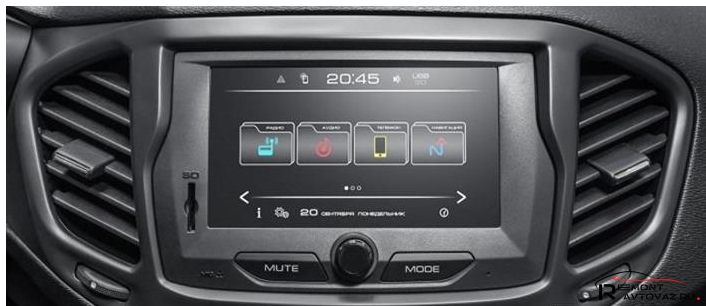

Автомобили семейства Лада Веста оснащены мультимедийной системой ММС или ОММН, в зависимости от комплектации. Топовые модели с пакетом опций «Multimedia», «Multimedia Lime» оснащены 7-ми дюймовым сенсорным дисплеем TouchScreen.
Детально рассмотрим возможности ММС на примере LadaVesta.

Основные функции и возможности штатной магнитолы

• Проигрывание музыкальных файлов, радио;
• возможность подключения сторонних аксессуаров для воспроизведения композиций через AUX, SD-карту, другие файловые накопители, USB;
• отображение текущего времени, даты на дисплее, как в активном, так и в неактивном состоянии;
• опция Hands Free позволяет разговаривать по телефону, не отвлекаясь от управления;
• возможность подключения сторонних гаджетов, функционального оборудования: камера заднего вида, планшет, навигационная система.

В бюджетных версиях ММС отсутствует дисплей, поэтому заинтересованные автолюбители дополнительно приобретают аксессуары для прослушивания музыки. ММС расположена по центру торпеды, гармонично вписана в общий дизайн.

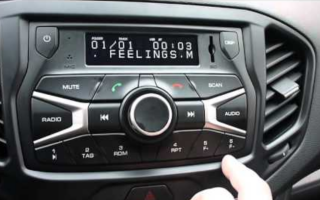

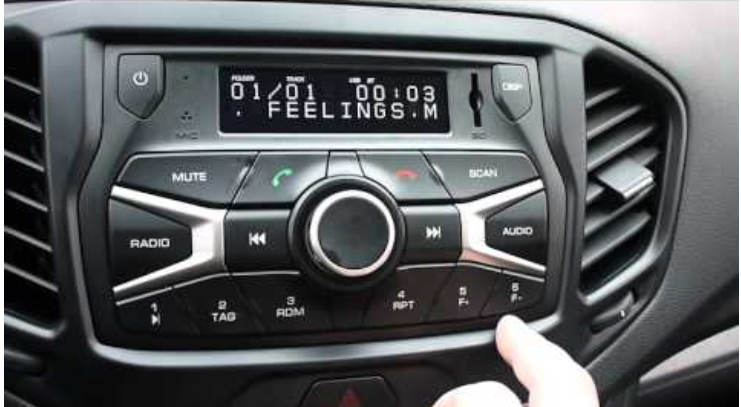

Элементы управления штатной магнитолой

В левом углу расположена функциональная клавиша активации-деактивации магнитолы. Правее вмонтирован микрофон для разговоров посредством Hands Free, там же находится и кнопка сброса к заводским настройкам.

Правее расположен монохромный дисплей, который отображает основную информацию о треках, радиочастотах.

Несколько ниже расположен слот для карты-накопителя. В основном он служит для вставки карты и перепрошивки модуля, но при необходимости можно использовать для считывания музыкальных композиций.

Ниже по периметру предустановлены кнопки:

• MUTE – отключение звука;
• Клавиша принятия и сброса вызова (красный и зеленый цвет);
• SCAN — мультифункциональная клавиша для серфинга по навигационном меню;
• RADIO и AUDIO для переключения режимов воспроизведения с носителя информации;
• По центру конструкции расположена шайба – регулятор для выбора функций, листинга, изменения громкости;
• В самом низу находится блок с механическими клавишами (всего — 6) для быстрого перехода к сохраненным радиостанциям.

Штатная магнитола Лада Веста: цена, артикулы

Нередко случается так, что штатная магнитола выходит из строя, нестабильно работает. При выборе и покупке новой у владельца возникает затруднение, так как не знает каталожный артикул.

Обе представленные модификации магнитолы абсолютно идентичные, отличие в цене из-за фирмы-производителя, торговой наценки.

Замена штатной магнитолы

Многим автолюбителям «заводская» ММС не «по душе» в силу различных причин. Приобрести и установить новую не составит труда, главное выбрать марку, производителя гаджета.

В продаже представлено множество брендов, в том числе, китайских. Выбор от самого дешевого до самого дорого, в зависимости от величины бюджета собственника авто:

• Мультимедийный центр DVM 2117 iQ с ПО Навител, цена 32 – 34 тыс. рублей;
• Китайский вариант ММС для Лада Веста (AD-UNI707) по цене от 13000 рублей.

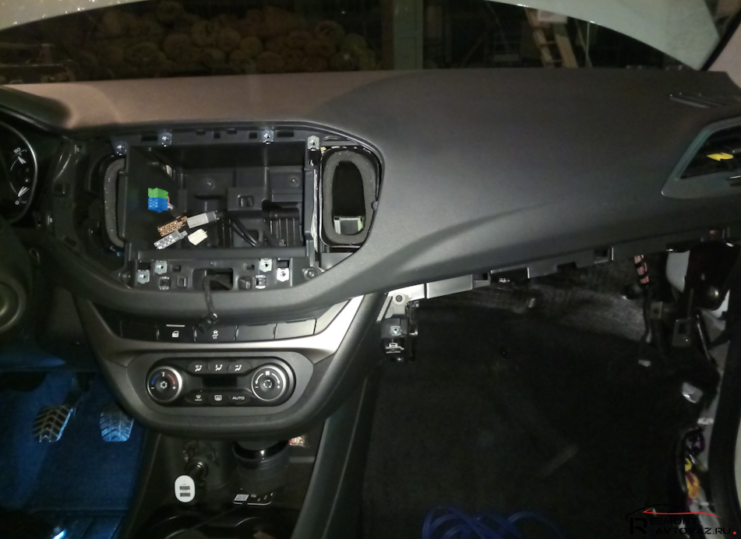

О том, как установить магнитолу ММС на Lada Vesta уже имеется статья на сайте, вкратце это выглядит так:

1. Демонтировать пластиковую рамку.
2. Выкрутить четыре винта.
3. Снять штатную ММС.
4. Подключить колодки с проводами.
5. Зафиксировать новую магнитолу (тип 2-DIMM).

Настройка радио

Радиостанция в автомобиле работает в трех диапазонах: FM, AM, УКВ. В нижней части периметра предустановлено шесть функциональных клавиш для быстрого перехода по волнам, композициям.

При желании каждую из клавиш можно запрограммировать под определенное назначение. Всего в памяти хранится 18 радиостанций. Поиск частот механический, автоматический.

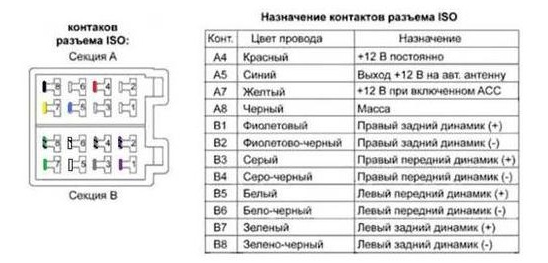

Распиновка ММС Лада Веста

Чтобы корректно подключить устройство, необходимо строго соблюдать требования схемы-распиновки штатной магнитолы.

Подключение аудиоустройства ММС Лада Веста

Если вы планируете подключить заводскую магнитолу, то проблем и сложностей у вас не должно возникнуть.

Основные моменты, требующие внимания и перепроверки:

1. ISO 1: силовые кабеля питания.
2. ISO 2: проводка на два (четыре) динамика, подключение сабвуфера к ММС.
3. USB 3: выход на цифровые накопители информации.
4. «Антенна 4»: для подключения антенны.

Производитель штатной магнитолы

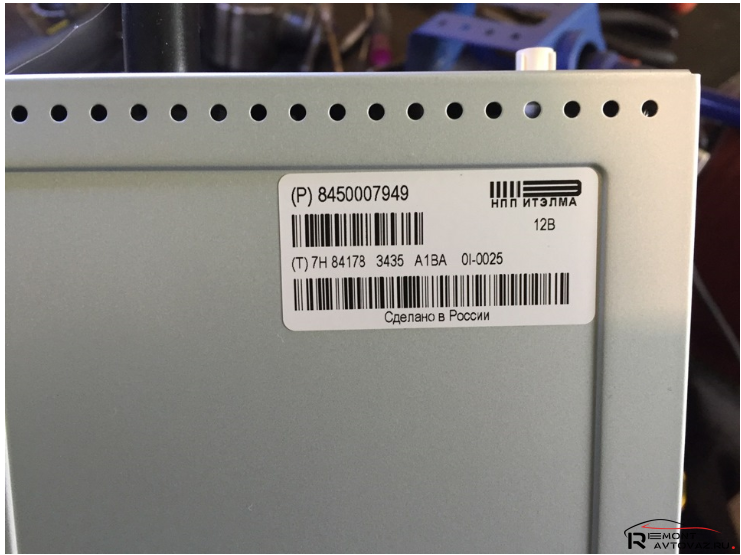

Фактически изготовителем ММС на Лада Веста являются две компании: АвтоВАЗ и ИТЭЛМА. Каталожный артикул оригинальной продукции — 8450007949. Стоимость указана выше в табличных данных.

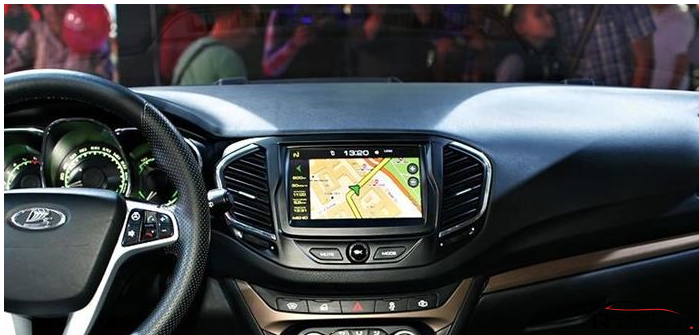

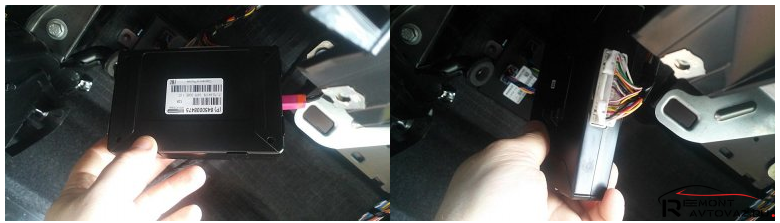

Схема подключения GPS навигации

Дополнительно приобретать GPS-антенну на Lada Vesta нет необходимости, так как она уже включена в штатную комплектацию по умолчанию (кат. артикул 8450008475).

Такое решение о глобализации спутниковой связи принято Правительством РФ в 2014 году.

На модификации Лада Веста «Люкс» данные к ММС поступают посредством CAN шины.

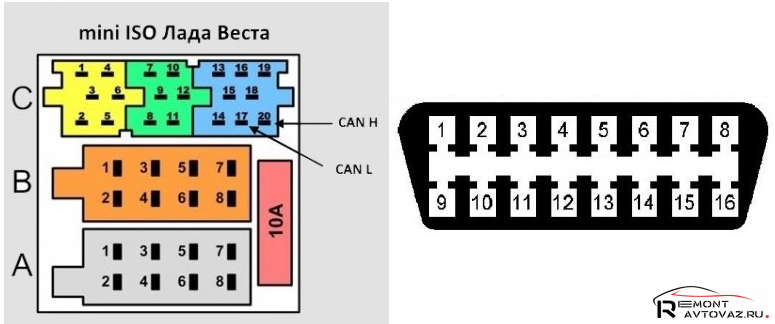

После монтажа магнитолы необходимо подвески кабель к разъему mini-ISO по схеме (к C17 — CANL, к C20 — CANH). Теперь штатная программа СитиГИД находит спутники.

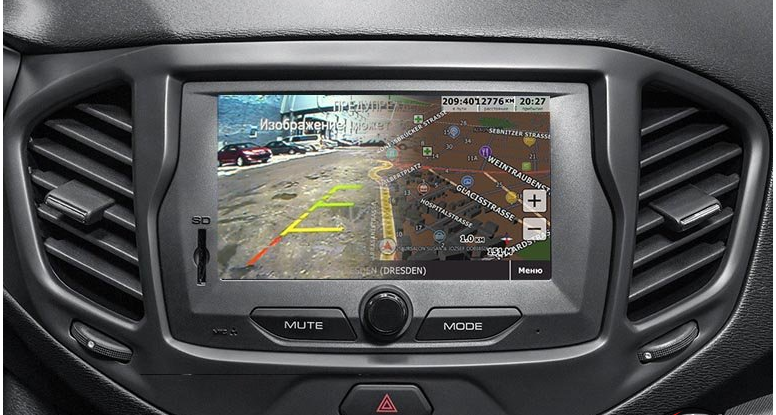

Подключение камеры заднего вида

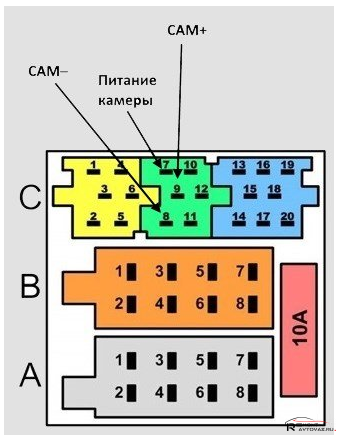

Схема ММС Лада Веста:

Для активации камеры используем штатные разъемы (колодка зеленого цвета). Mini-ISO ММС:

• C7 – питание;
• C8 — CAM─;
• C9 — CAM+.

Если соблюдали приведенную пошаговою инструкцию, то на дисплее отобразится картинка с камеры.

Неисправности ММС и методы их устранения

Очевидно, что штатная магнитола — это одна из первых разработок концерна АвтоВАЗ, дефекты и недоработки присутствуют. Например, дисплей не загружает логотип «LADA»:

1. Извлекаем носитель цифровой информации с разъема.
2. Отключаем силовую клемму с аккумуляторной батареи на 10 секунд.
3. На ноутбуке форматируем SD карту в формат FAT 32, создаем в корневом каталоге пустой файл «explorer.txt».
4. Надеваем клеммы АКБ, перезапускаем аудиосистему.

Если данный способ не помог, то очевидны проблемы с программным кодом электронного блока управления. Нужно перепрошить цифровой гаджет.

Вторая, не менее распространенная неисправность — «не находит спутники».

Решение проблемы достаточно простое:

1. Снимаем силовые клеммы с АКБ.
2. Сбрасываем устройство до заводских настроек.
3. Перезапускаем гаджет вновь.

Водителю на заметку!

Чтобы сбросить до заводских настроек, необходимо в течение 15 секунд удерживать кнопку «Power».

Инструкция ММС Лада Веста

Вывод
Процесс установки, замены штатной магнитолы вовсе несложный, с задачей справится автолюбитель без опыта в обслуживании техники. Перед началом работ обязательно проконсультируйтесь со специалистами СТО. Убедитесь в совместимости детали с моделью вашего авто.
