В случае резкого скачка напряжения, цифровое оборудование останется целым и невредимым, весь удар на себя возьмет предохранитель. Процесс самостоятельной замены «реле» несложный, но требует внимательности со стороны ремонтника.
Где находятся предохранители в автомобиле Лада Веста СВ Кросс
В пассажирском 5-местном универсале повышенной проходимости Лада Веста СВ Кросс блок предохранителей размещен в моторном отсеке, а также в салоне.
Моторный отсек

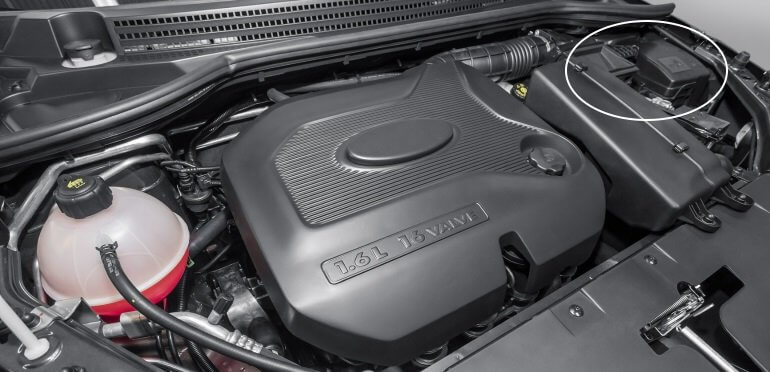

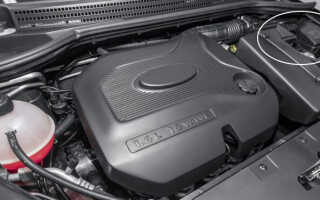

Дислокация блока предохранителей (далее — БП) в правой верхней части, за аккумуляторной батареей, справа от воздушного фильтра.
На внешней поверхности пластикового корпуса нарисован перечеркнутый силуэт человека со шлангом. Запрещающий знак указывает на недопущение попадания влаги внутрь.
Чтобы «добраться» к БП аккуратно отщелкните пластиковые клипсы по бокам блока.
Салон автомобиля

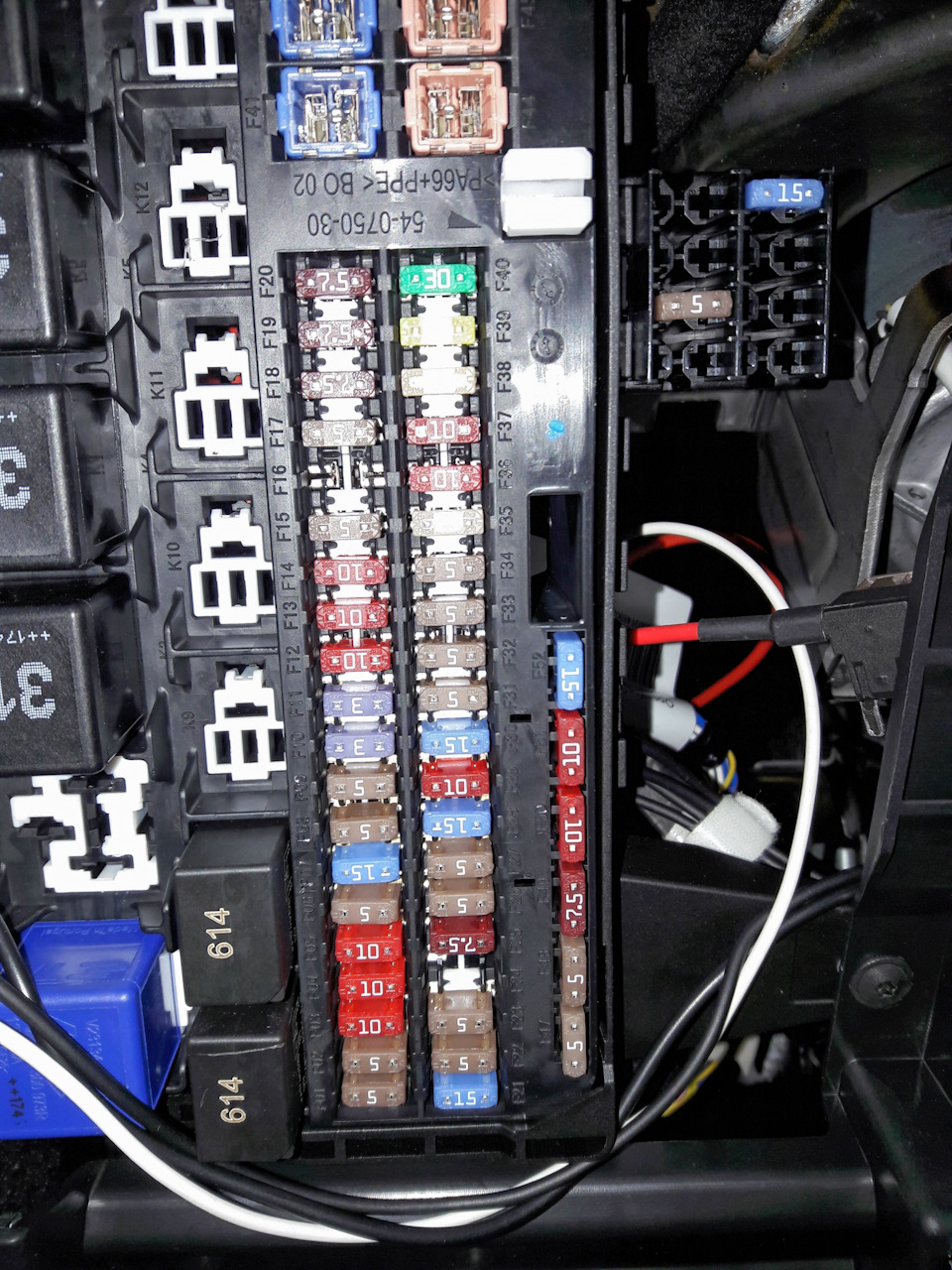

Внутри салона БП расположен слева от приборной панели, за рулевой колонкой.
Чтобы провести профилактику, замену неисправных элементов предварительно отщелкиваем пластиковые клипсы крышки. Далее проворачиваем три пластиковые ручки, тянем «на себя» держатели.
Схема предохранителей на автомобиле Лада Веста СВ Кросс

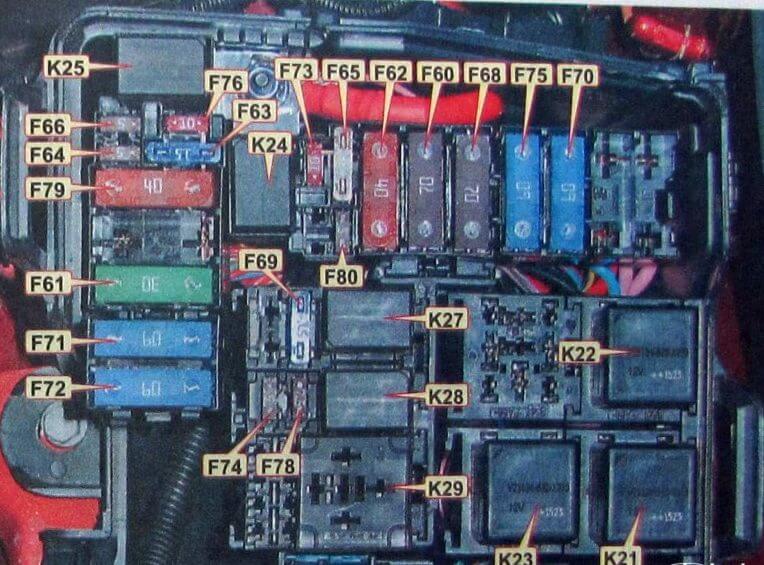

БП в моторном отсеке

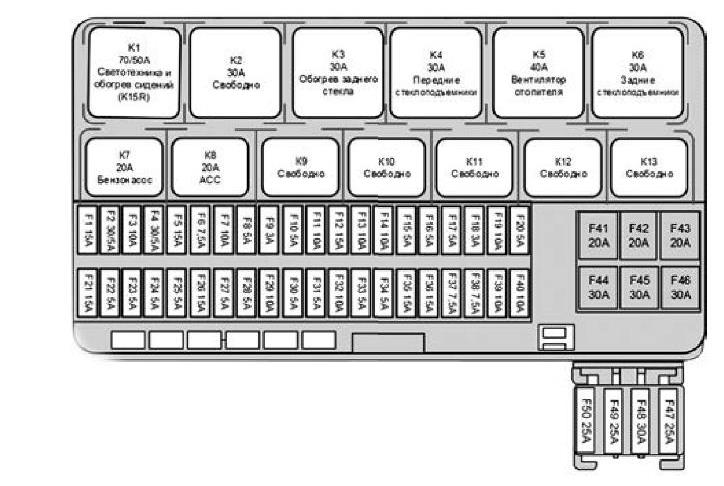

БП в салоне машины

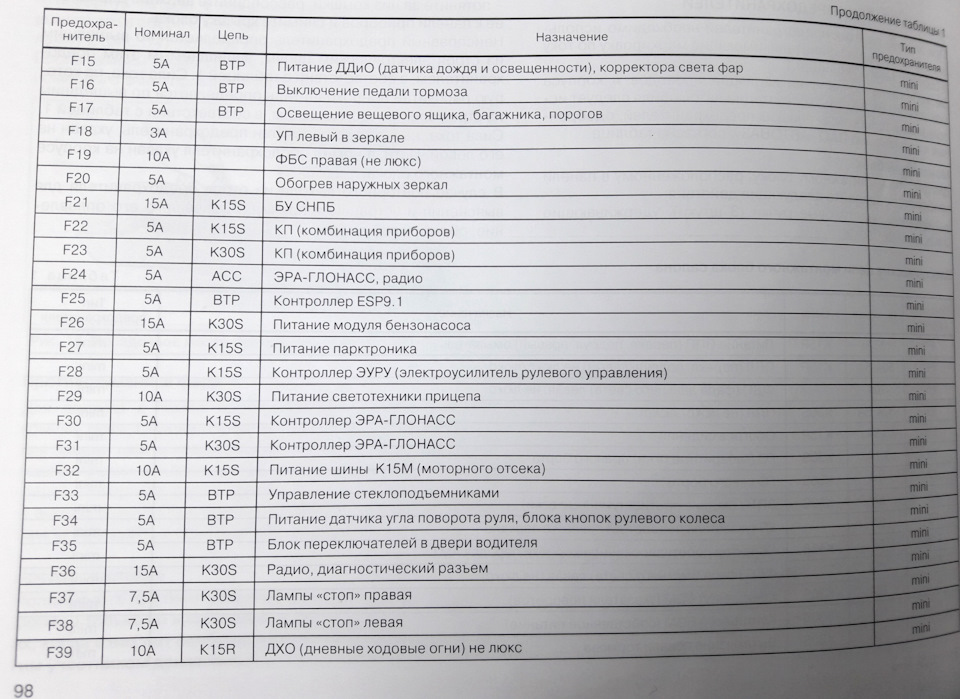

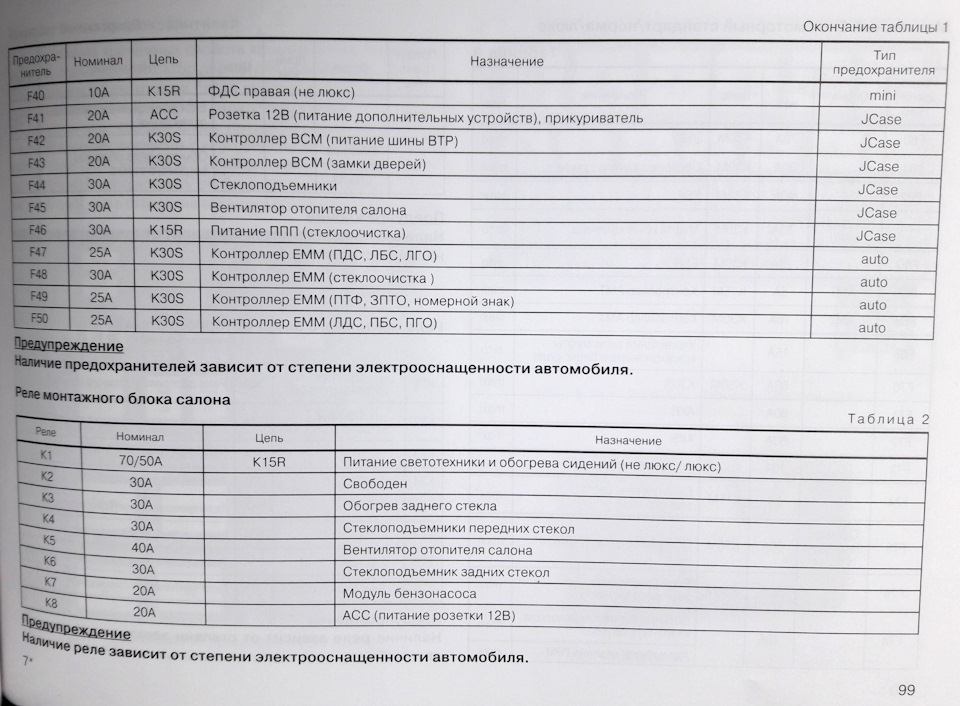

Таблица предохранителей на Лада Веста СВ Кросс
| № | Номинал | Цепь | Назначение | Тип |
| 1 | 15А | K15R | Питание правого переключателя подрулевой (омывателя) | mini |
| 2 | 30А/5А | K15R | Левый переключатель подрулевой (не люкс/люкс) | mini |
| 3 | 10А | Левая фара дальнего света, (не люкс) | mini | |
| 4 | 30А/5А | K30S | Левый переключатель подрулевой (не люкс/люкс) | mini |
| 5 | 15А | K15R | Обогрев сидений | mini |
| 6 | 7,5А | K30S | Габаритные огни правого борта | mini |
| 7 | 10А | K30S | Габаритные огни левого борта | mini |
| 8 | 5А | K30S | Задние противотуманные огни | mini |
| 9 | ЗА | Правый указатель поворотов в зеркале | mini | |
| 10 | 5А | K15S | Селектор роботизированной коробки передач АМТ | mini |
| 11 | 10А | Левая фара ближнего света (не люкс) | mini | |
| 12 | 15А | K30S | Контроллер ВСМ (указатели поворотов) | mini |
| 13 | 10А | K30S | Контроллер ВСМ (собственное питание) | mini |
| 14 | 10А | K30S | Выключение педали тормоза | mini |
| 15 | 5А | ВТР | Питание датчика дождя и освещенности, корректора света фар | mini |
| 16 | 5А | ВТР | Выключение педали тормоза | mini |
| 17 | 5А | ВТР | Освещение вещевого ящика, багажника, порогов | mini |
| 18 | ЗА | Левый указатель поворотов в зеркале | mini | |
| 19 | 10А | Правая фара ближнего света (не люкс) | mini | |
| 20 | 5А | Обогрев наружных зеркал | mini | |
| 21 | 15А | K15S | Блок управления системы надувных подушек безопасности |
mini |
| 22 | 5А | K15S | Комбинация приборов | mini |
| 23 | 5А | K30S | Комбинация приборов | mini |
| 24 | 5А | АСС | ЭРА ГЛОНАСС, радио | mini |
| 25 | 5А | ВТР | Контроллер ESP 9.1 | mini |
| 26 | 15А | K30S | Питание модуля бензонасоса | mini |
| 27 | 5А | K15S | Питание парктроника | mini |
| 28 | 5А | K15S | Контроллер электроусилителя рулевого управления | mini |
| 29 | 10А | K30S | Питание светотехники прицепа | mini |
| 30 | 5А | K15S | Контроллер ЭРА ГЛОНАСС | mini |
| 31 | 5А | K30S | Контроллер ЭРА ГЛОНАСС | mini |
| 32 | 10А | K15S | Питание шины К15М (моторного отсека) | mini |
| 33 | 5А | ВТР | Управление стеклоподъемниками | mini |
| 34 | 5А | ВТР | Питание датчика угла поворота руля, блока кнопок рулевого колеса | mini |
| 35 | 5А | ВТР | Блок переключателей в двери водителя | mini |
| 36 | 15А | K30S | Радио, диагностический разъем | mini |
| 37 | 7,5А | K30S | Правый стоп-сигнал | mini |
| 38 | 7,5А | K30S | Левый стоп-сигнал | mini |
| 39 | 10А | K15R | Дневные ходовые огни (не люкс) | mini |
| 40 | 10А | K15R | Правая фара дальнего света (не люкс) | mini |
| 41 | 20А | АСС | Розетка 12В (питание дополнительных устройств), прикуриватель | JCase |
| 42 | 20А | K30S | Контроллер ВСМ (питание шины ВТР) | JCase |
| 43 | 20А | K30S | Контроллер ВСМ (замки дверей) | JCase |
| 44 | 30А | K30S | Стеклоподъемники | JCase |
| 45 | 30А | K30S | Вентилятор отопителя салона | JCase |
| 46 | 30А | K15R | Питание правого переключателя подрулевой (стеклоочистителя) | JCase |
| 47 | 25А | K30S | Контроллер ЕММ (ПДС, ЛБС, ЛГО) | auto |
| 48 | 30А | K30S | Контроллер ЕММ (стеклоочиститель) | auto |
| 49 | 25А | K30S | Контроллер ЕММ (ПТФ, ЗПТО, номерной знак) | auto |
| 50 | 25А | K30S | Контроллер ЕММ (ЛДС, ПБС, ПГО) | auto |
| Реле | Номинал | Цепь | Назначение | |
| К1 | 70/50А | K15R | Питание светотехники и обогрева сидений (не люкс/ люкс) | |
| К2 | 30А | Свободен | ||
| К3 | 30А | Обогрев заднего стекла | ||
| К4 | 30А | Стеклоподъемники передних стекол | ||
| К5 | 40А | Вентилятор отопителя салона | ||
| К6 | 30А | Стеклоподъемник задних стекол | ||
| К7 | 20А | Модуль бензонасоса | ||
| К8 | 20А | АСС (питание розетки 12В) | ||
| № | Номинал | Цепь | Назначение | Тип |
| 60 | 70А | К30М | ЭУРУ | maxi |
| 61 | 30А | К30М | Обогрев заднего стекла | maxi |
| 62 | 40А | К30М | ESP | maxi |
| 63 | 15А | К30М | Муфта кондиционера | avto |
| 64 | ||||
| 65 | 25А | К30М | ESP | avto |
| 66 | 5А | К15М | Контроллер АМТ | mini |
| 67 | ||||
| 68 | 70А | К30М | Контроллер АМТ | maxi |
| 69 | 15А | Управление реле муфты кондиционера и блока реле | avto | |
| 70 | 60А | К30М | K30S | maxi |
| 71 | 60А | АКБ | maxi | |
| 72 | 60А | АКБ | maxi | |
| 73 | 10А | К30М | Звуковой сигнал | mini |
| 74 | 5А | К15М | Выключатель света заднего хода | mini |
| 75 | 60А | К30М | Обогрев ветрового стекла | maxi |
| 76 | 10А | К30М | Реле тревожного звукового сигнала | mini |
| 77 | ||||
| 78 | 10А | Питание датчиков кислорода, клапана продува
Адсорбера, клапана ГРМ |
maxi
mini |
|
| 79 | 40A | К30М | Блок реле/реле вентилятора охлаждения | maxi |
| 80 | 5A | К15М | Обмотка реле обогрева ветрового стекла | mini |
| Реле | Номинал | Назначение | ||
| К21 | 30А | Реле обогрева ветрового стекла 1 | ||
| К22 | 30А | Реле обогрева ветрового стекла 2 | ||
| К23 | 30А | Реле стартера | ||
| К24 | 20А | Реле звукового сигнала | ||
| К25 | 20А | Реле тревожного звукового сигнала | ||
| К26 | ||||
| К27 | 20А | Главное реле КСУД | ||
| К28 | 20А | Реле муфты компрессора кондиционера | ||
| К29 | 40А | Реле вентилятора охлаждения | ||
Замена блока предохранителей на Лада Веста СВ Кросс
Необходимые инструменты, материалы:
- ветошь;
- дополнительное освещение по мере необходимости;
- комплект новых реле;
- пластиковые клипсы в количестве 3 – 5 штук, на тот случай, если будут повреждены штатные.
Последовательность действий при замене БП в моторном отсеке:
- Машина установлена в периметр ремонтной зоны, открыт капот, выжат стояночный тормоз.
- За аккумуляторной батареей, ближе к корпусу воздушного фильтра установлен модуль с предохранителями. Отщелкиваем боковые фиксаторы, извлекаем реле с нужным нам порядковым номером.
- Проводим дефектовку БП, очищаем внутреннее содержимое от пыли, грязи.
- Устанавливаем новое «реле», собираем конструкцию в обратной последовательности.
Алгоритм действий при замене в салоне машины:
- Глушим двигатель, фиксируем стояночный тормоз.
- В левой нижней части приборной панели, за рулевой рейкой находим крышку БП, отщелкиваем четыре пластиковые клипсы.
- Извлекаем крышку, отворачиваем три фиксатора, изымаем БП «на себя».
- Проводим осмотр модуля, заменяем нерабочие «реле» новыми, собираем конструкцию в обратной последовательности.
Водителю на заметку! Детальный процесс диагностики и замены БП описан в статье: https://remont-avtovaz.ru/sxema-predoxranitelej-granta-liftbek/. При желании, ознакомьтесь с рекомендациями специалистов.
Признаки неисправностей предохранителей
| Неисправность | Причина | Устранение |
| Не горит освещение | Окисление контактов | Очистка / зачистка клемм |
| Не работает вентилятор, омыватель, очиститель | Повреждение электрической проводки, реле | Диагностика, замена новым |
| Не работает стеклоочиститель | Отсутствует ток в цепи напряжения, неисправен предохранитель | Проверка целостности проводки, замена БП |
| На включается аварийная сигнализация, повторители поворотников | Проверка работоспособности БП | Замена неисправных элементов |
| Стрелка тахометра работает хаотически, передача данных нестабильная | Повреждение целостности электрической проводки | Замена неисправных элементов |
| Вентилятор двигателя не активен, в том числе, при принудительной активации | Проверка целостности цепи | Замена поврежденных участков проводки |
Обзор цен и производителей
| Каталожный артикул / номер ОЕМ | Цена (руб.) | Ресурс (тыс. км) |
| Крышка блока предохранителей Lada Vesta 8450007436 | От 350 | Неограниченный |
| —/— 8450007436 | —/— | Неограниченный |
| Предохранитель JCASE для Лада Веста | От 150 / шт. | Свыше 60.000 |
| MINI для Лада Веста | От 190 / шт. | Свыше 60.000 |
| EMM-T4 231A03142R Рено | От 170 / шт. | Свыше 90.000 |
| PF895652A2 (Япония) | От 250 / шт. | Свыше 120.000 |
*цены актуальны состоянием на 12.11.2018 года.
Отзывы
| № | Положительные |
| 1. | Виталий: после покупки машины прошло уже полгода, замечаний нет, штатная система электропитания работает исправно. Единожды был случай, когда отошел контакт провода. Восстановил работоспособность самостоятельно, в мастерскую не обращался. |
| 2. | Геннадий: за два года активного использования машины несколько раз заменил предохранители, в целом замечаний нет. |
| 3. | Кирилл: мои товарищи советовали установить японские БП вместо штатных, по ка не спешу с заменой, так как к «оригиналам» замечаний нет. |
| 4. | Сергей: слышал негативные отзывы в адрес Лада Веста, что БП прикуривателя преждевременно выходит из строя. Подтвердить не могу, но у товарища подобное случалось. |
| 5. | Василий: полтора года езжу на машине, масштабных поломок не было, а малозначащие устраняю своими силами. В целом, качество сборки отечественного автомобиля хорошее. |
| 6. | Дмитрий: мой положительный отзыв о Лада Веста, год прошел с момента покупки в салоне, капитальных вложений не было. Незначительные поломки устраняю самостоятельно. |
| 7. | Иван: полгода машинке, работает словно часики, замечаний нет. Строго соблюдаю рекомендации изготовителя, провожу осмотры, профилактику, заправляю качественные масла. |
| Отрицательные | |
| 1. | Виктор: за год пользования машиной трижды заменил предохранитель прикуривателя, повторителя поворотников. Причина выхода из строя до сих пор не известна. Качеством сборки не доволен. Лучше купить Рено Логан. Она на 15% дешевле, а уровень сборки на порядок выше Весты. |
| 2. | Василий: дважды заменял БП прикуривателя на машине. В сервисе так и не смогли пояснить причину скорого выхода из строя. |
| 3. | Геннадий: на 45000 км сгорело реле прикуривателя, в сервисе по гарантии заменил новым. Мастер сказал, что проблема известная, ничего поделать не могут, только замена новым. |
Вывод
Проблема преждевременного выхода из строя предохранителя прикуривателя устранима заменой новым. Неисправность не столь критическая, установить изношенный элемент можно самостоятельно.
Будем надеяться, что в скором времени недоработка будет устранена на программном уровне.
