Схема расположения предохранителей в автомобиле семейства Лада типична для Лада Калина, Приора, Веста, Гранта.

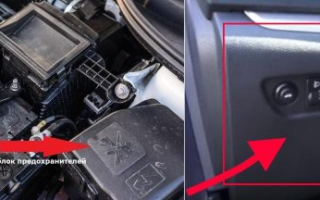

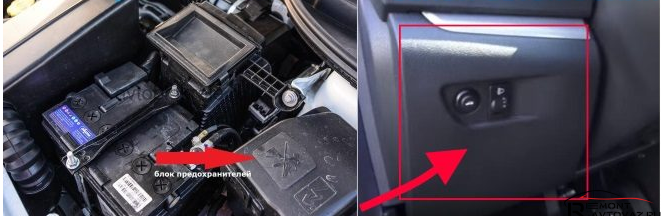

Где находятся предохранители на Лада Веста:
- основной блок в салоне машины, слева от руля;
- дополнительный модуль в моторном отсеке, справа за АКБ.
Общее количество: 12 реле – прерывателей, 50 предохранителей.

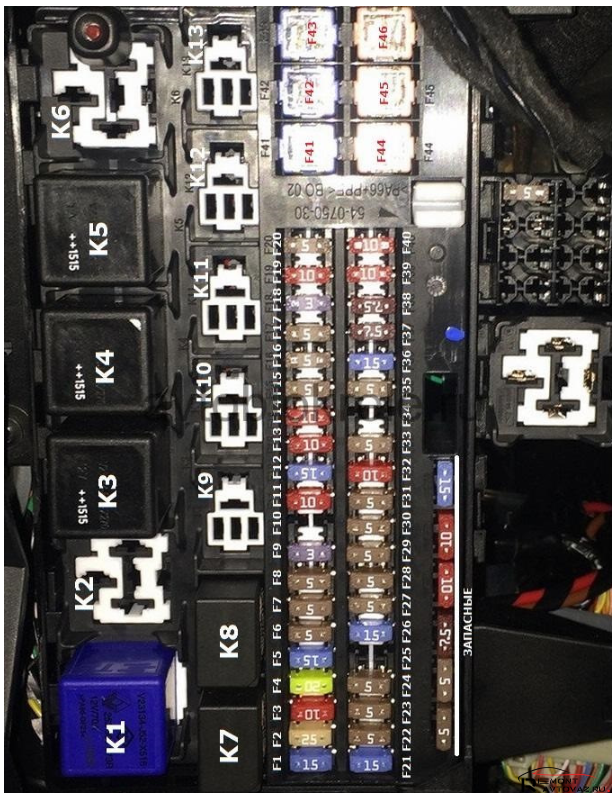

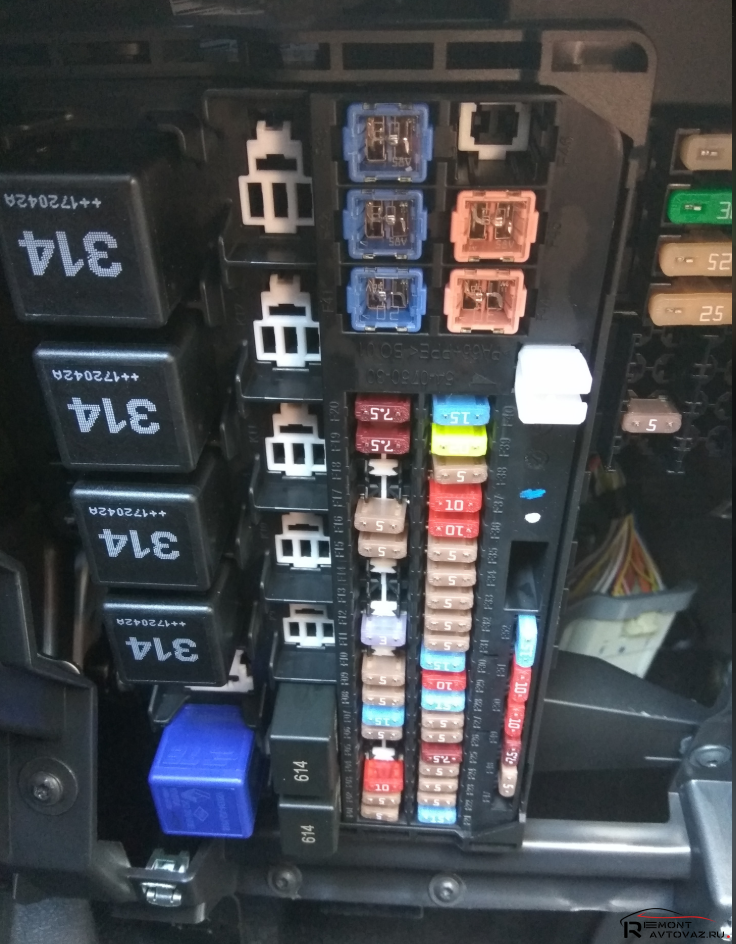

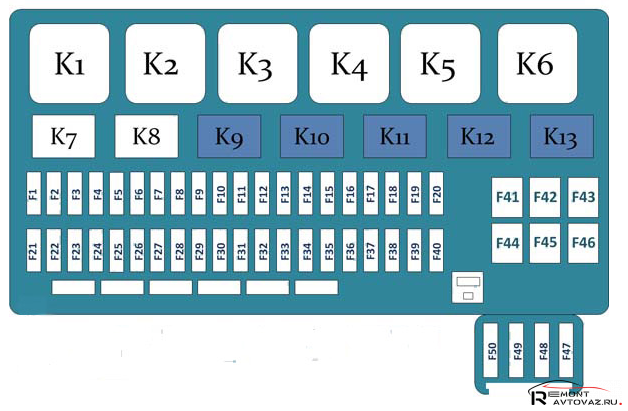

Схематическое расположение блока предохранителей Лада Веста в салоне
| Номера/ сила тока | Функционал / где стоят |
| П(Ф-1) / 20 | Омыватель лобового стекла |
| П(Ф-2) / 5 | Подрулевой переключатель |
| П(Ф-3) / 10 | Дальний свет (левая фара) |
| П(Ф-4) / 10 | Подрулевой переключатель (слева) |
| П(Ф-5) / 20 | Подогрев кресел |
| П(Ф-6) / 30 | Габаритные огни |
| П(Ф-7) / 30 | Задние габариты |
| П(Ф-8) / 7,5 | Противотуманные фары задние |
| П(Ф-9) / 10 | Повторители поворотников правые |
| П(Ф-10) / 10 | Селектор автоматизированной КПП |
| П(Ф-11) / 10 | Ближний свет (левая сторона) |
| П(Ф-12) / 10 | Указатели поворотов |
| П(Ф-13) / 30 | Цепь питания |
| П(Ф-14) / 30 | Стоп сигналы |
| П(Ф-15) / 10 | Датчик дождя, внешнего освещения, гидравлический корректор фар |
| П(Ф-16) / 15 | Топливный насос, на зарядку |
| П(Ф-17) / 15 | Подсветка вещевого ящика, порогов |
| П(Ф-18) / 10 | Повторители поворотников (слева) |
| П(Ф-19) / 10 | Ближний свет (справа) |
| П(Ф-20) / 10 | Подогрев зеркал (наружные) |
| П(Ф-21) / 5 | Приборная панель (щиток) |
| П(Ф-22) / 5 | Центральный замок |
| П(Ф-23) / 5 | Адсорбер, датчик расхода воздуха, клапан ГРМ |
| П(Ф-24) / 5 | ЭРА ГЛОНАСС |
| П(Ф-25) / 5 | Магнитола |
| П(Ф-26) / 5 | Бензонасос |
| П(Ф-27) / 20 | Парктроник |
| П(Ф-28) / 15 | Электрический усилитель руля |
| П(Ф-29) / 15 | Линейный выход на прицепное устройство |
| П(Ф-30) / 20 | Фонарь заднего хода |
| П(Ф-31) / 15 | Противоугонная сигнализация |
| П(Ф-32) / 15 | Подсветка моторного отсека, салона |
| П(Ф-33) / 5 | Стеклоподъемники |
| П(Ф-34) / 15 | Датчик поворота рулевого колеса |
| П(Ф-35) / 5 | Программный блок дверей |
| П(Ф-36) / 15 | Радио, диагностический разъем |
| П(Ф-37) / 15 | Генератор |
| П(Ф-38) / 15 | Звуковой сигнал (дополнительно) |
| П(Ф-39) / 15 | Дневные ходовые огни |
| П(Ф-40) / 20 | Дальний свет (правая) |
| П(Ф-41) / 20 | Штатный прикуриватель |
| П(Ф-42) / 20 | Питание шины |
| П(Ф-43) / 20 | Замки дверей, АБС, подушка безопасности |
| П(Ф-44) / 20 | Стеклоподъемники |
| П(Ф-45) / 20 | Вентилятор печки (салон) |
| П(Ф-46) / 20 | Стеклоочиститель (дворники) |
| П(Ф-47) / 15 | Кондиционер |
| П(Ф-48) / 15 | Стеклоочиститель (дополнительно) |
| П(Ф-49) / 15 | Обогрев заднего стекла |
| П(Ф-50) / 15 | Система курсовой устойчивости (ESP) |
Схематическое расположение в моторном отсеке
| Наименование | Распиновка блока |
| РП 1 | Подсветка, обогрев кресел |
| РП 2 | Отвечает за прикуриватель |
| РП 3 | Обогрев заднего стекла |
| РП 4 | Передние стеклоподъемники |
| РП 5 | Отопитель салона (печка) |
| РП 6 | Стеклоподъемник на задние двери |
| РП 7 | Бензонасос |
| РП 8 | Автомобильная розетка (питание от 12 Вольт) |
| РП 9 | Обогрев лобового стекла |
| РП10 | Реле обогрева |
| РП11 | Стартер |
| РП12 | Круиз -контроль |
Замена предохранителя
Процесс замены неисправного модуля-предохранителя несложный. Но будьте внимательны, вставляйте модули с аналогичными показателями силы тока.
Превышение или занижение диапазона ампеража не допустимо, т.к. это способно вывести оборудование из строя преждевременно.
Последовательность действий при замене в салоне:
- Открываем водительскую дверь.

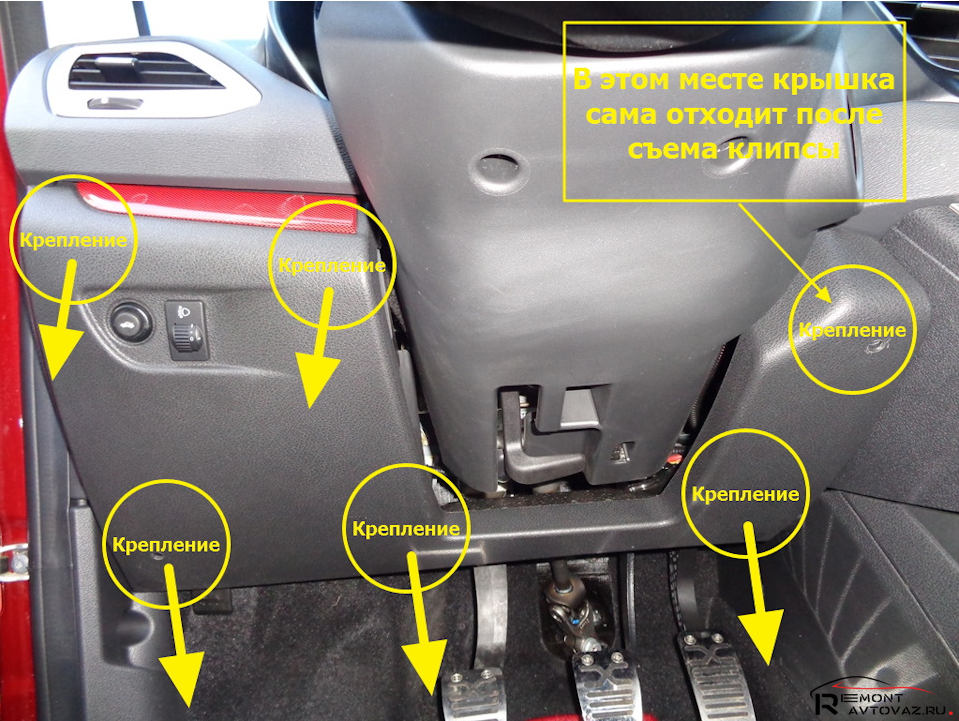

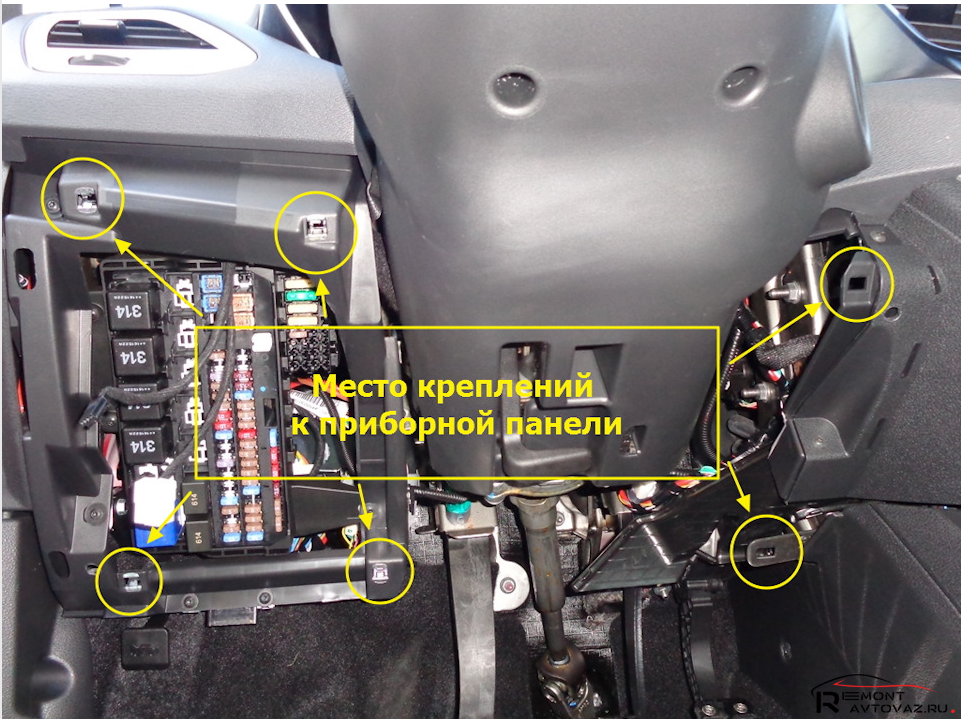

- Под рулевой колонкой отщелкиваем пластиковый кожух, он крепится на шести клипсах.
- Пинцетом извлекаем модуль по порядковому номеру, который указан на внутренней стороне крышки.
- Вставляем новый модуль, защелкиваем крышку.
Как добраться до предохранителей в моторном отсеке:
- Останавливаем двигатель, открываем капот.

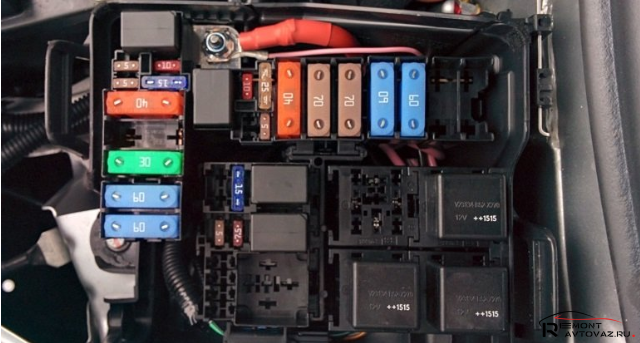

- За АКБ вмонтирован пластиковый корпус с реле-прерывателями.
- Аккуратно отщелкиваем крышку, заменяем реле, модули питания.
Какие предохранители применяются на Лада Веста

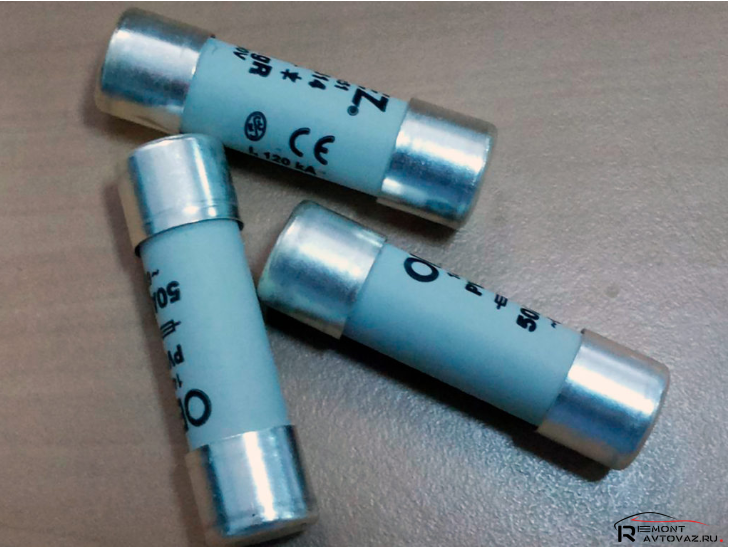

В автомобилях семейства Лада Веста используются модули питания ножевого типа. От комплектации цилиндрической формы изготовитель давно отказался ввиду неэффективности последних.

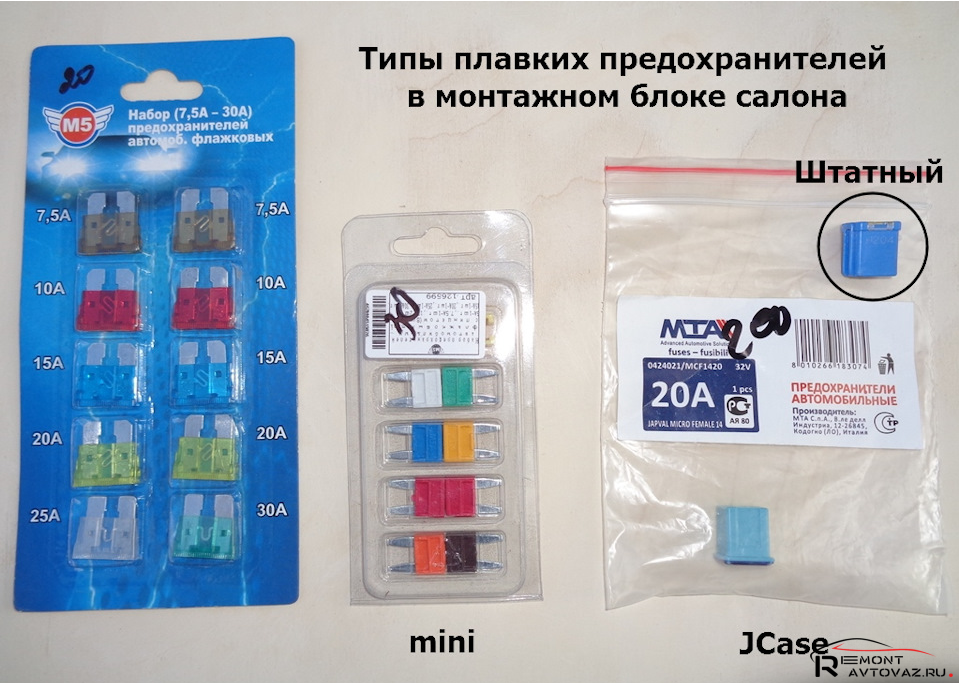

Модификации модулей питания:

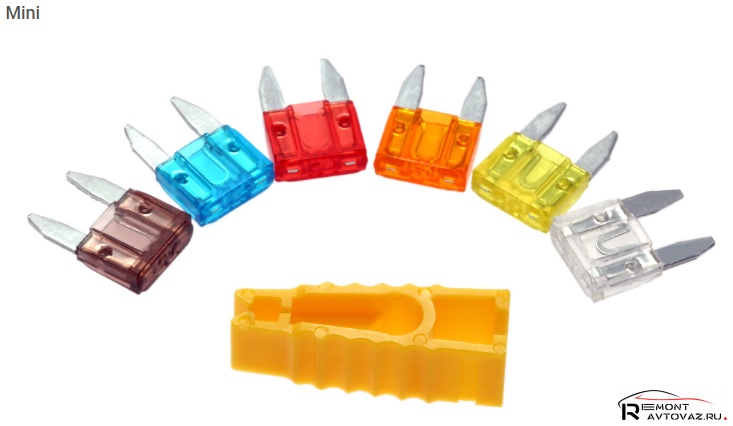

- Mini (1 – 30 А).

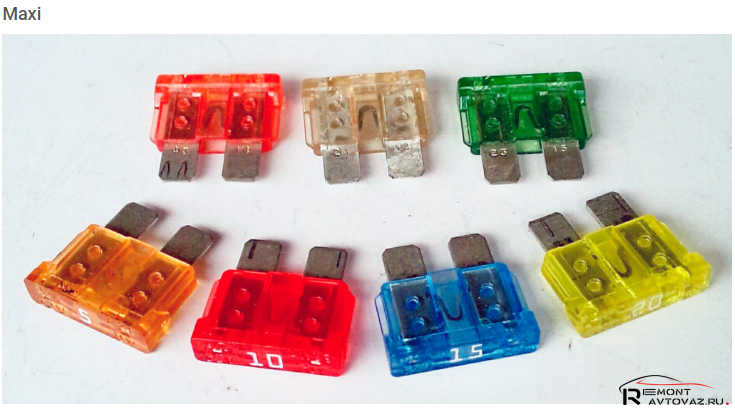

- Maxi (20 – 100 А).

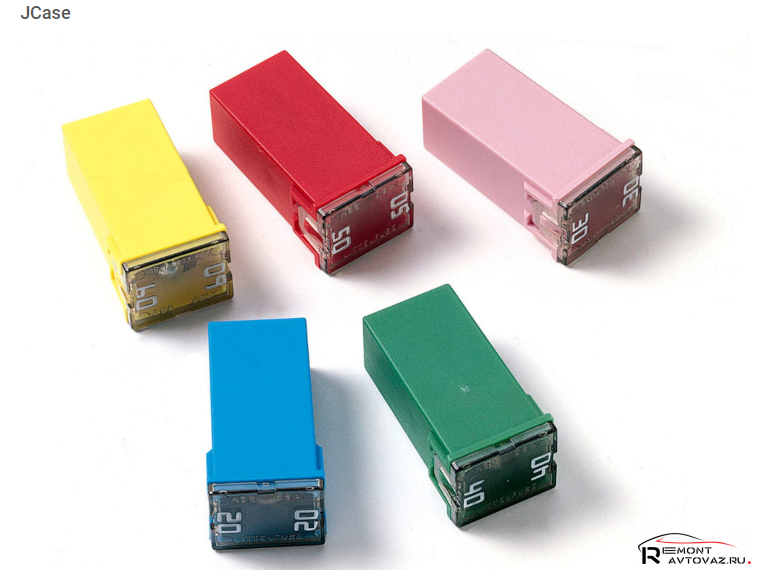

- Jcase (20 – 80 А).
- Auto (1 – 120 А).
Отличия каждого из типов: по форме, размерам, весовой категории, глубине посадки, месте установки (салон, моторный отсек).
Как проверить предохранитель?
В «домашних условиях» лучше использовать мультиметр. При подключении клеммами к модулю шкала прибора не должна тяготеть к бесконечности, так как это обрыв цепи.
В мастерских, СТО для диагностики используют специальные портативные сканеры для считывания данных с электронного блока управления двигателя посредством диагностического разъема.
Обзор цен производителей
| Наименование / артикул | Цена в рублях |
| Крышка корпуса Lada Vesta 8450007436 | От 300 |
| Jcase | От 180 / шт |
| Mini | От 140 / шт |
| EMM-T4 231A03142 (Рено) | От 170 / шт |
| PF895652A2 (Япония) | От 220 / шт |
*цена указана состоянием на 28.03.2019 года.
Вывод
Установка новых модулей питания требует внимательности со стороны мастера. Недопустимо нарушать диапазон силы тока. Точные данные по каждому из предохранителей указаны в руководстве по эксплуатации техническим средством.
При возникновении сложностей обращайтесь за помощью к специалистам СТО.
